一. 概 述

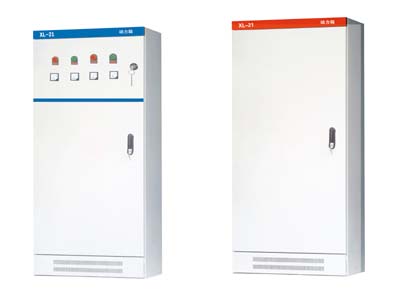

XL-21型低壓動力配電柜適用于發電廠及工礦企業，在交流電壓660V及以下的三相五線系統中作為動力配電用。XL-21型低壓動力配電柜系戶內靠墻安裝，箱前檢修。
二. 特點
1. 安裝電器元件的儀表門其接地采用多股軟銅線與框架相連。柜內的安裝件與框架用滾花墊圈連接，整柜構成完整的接地保護系統；
2. 輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用直流保護；
3. 受電主開關具有瞬間脫扣和熱磁脫扣保護可選，為與下一級主開關配合，可取消瞬間保護，避免了超級跳閘，并且有自投、手動操作和自動切換功能；
4. 饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護；
5. 電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護；
6. 受電電路裝有電流表、電壓表；
7. XL-21（G）型低壓封閉式動力柜，采用C型材或8MF型材組裝而成；
8. 柜門與構架采用可卸活動鉸鏈相連，安裝、拆卸方便。
三. 結構特征
XL-21低壓動力配電箱系戶內封閉式配電箱，箱體結構輕、緊湊，用鋼板彎制件焊接制成。門上裝有測量儀表（電壓表、電流表）、指示電器（指示燈）、操作電氣（按扭）。門打開后，配電箱全部電器敞露，便于檢修和維護。箱體上部有可拆卸的蓋板，箱內右側設有固定電源之線夾。便于連接電纜。箱頂部裝環首螺釘，易于吊起運輸和安裝，箱內電器安裝選用條梁式及條板式安裝方式，可靈活組合方案，安裝靈活緊湊，通用性大，易于實現安裝構件的標準化�？蓭獠偈降堕_關，操作把手在箱體正面右側，內操式刀開關開門后操作。配電箱靠墻安裝，采用電纜進出線方式，可在箱頂蓋板上開進線敲落孔或加裝母線室。
四. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
2. 海報高度：海拔不超過2000m；
3. 相對溫度：日平均值不超過95%，月平均不超過90%；
4. 地震烈度：不超過8度；
5. 水蒸汽壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；
6. 周圍環境：無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
|
