一. 概 述

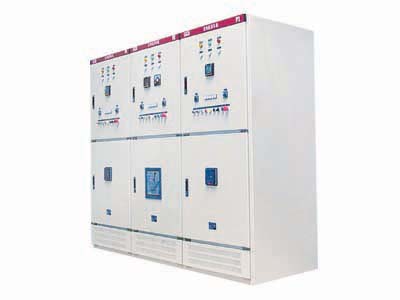

GGD型交流低壓配電柜適用于發電廠，變電站，廠礦企業等電力用戶的交流50/60Hz，額定工作電壓380V，額定工作電流至4000A的配電系統，作為動力，照明及配電設備的電能轉換，分配與控制之用。
GGD型交流低壓配電柜是根據能源部門與廣大用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，可作為低壓成套開關設備的更新?lián)Q代產品使用。
本裝置符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
二. 特點
1. 柜體采用通用柜的形式，構架由8M冷彎型鋼局部焊接組裝而成；
2. 按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，美觀大方；
3. 柜門用轉軸活動鉸鏈與構架項鏈，安裝、拆卸方便；
4. 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運；
5. 裝有電器元件的儀表門用多股銅線與構架連接。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-5℃；
2. 海報高度：海拔不超過2000m；
3. 周?chē)h(huán)境：設備應安裝在無劇烈震動和沖擊的地方，以及不足以使用電器元件受到腐蝕的場所；
4. 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度（例如+20℃時為90%）考慮到由于溫度的變化可能會偶然產生凝露的影響;
5. 裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整；
6. 本產品適合以下溫度運輸儲存：-25℃～+55℃范圍之間，在短時間內（不超過24H）可達+70℃；
7. 如上述使用條件下不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。
|
